水量モニター

水量 モニター

作物1株あたりのかん水状況がわかる!

水量モニターは、かん水時間かん水回数一株あたりのかん水量(mL)の過去30日間データをモニタリングすることができます。かん水時間だけでは分からなかった1株あたりの水量を知ることができ、水量の増減により配管の詰まりを察知したり、日々のかん水管理にご利用頂けます。

構成

水量モニターの構成

モニターとセンサーを繋ぐだけ!

センサーを配管と点滴チューブの間に取り付け、
付属のケーブル(50m)でモニターとコネクタで接続するだけ!
あとは電源をつなぐだけでモニタリングできます。

.

.

センサーの設置箇所

センサーを配管とチューブの間に取り付けるだけOK!

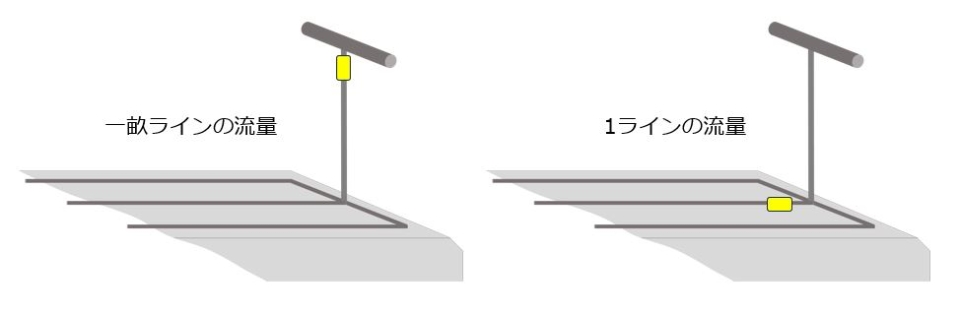

センサーの測定箇所は1ラインもしくは1畝ラインなど、
任意の場所に取り付けてください。

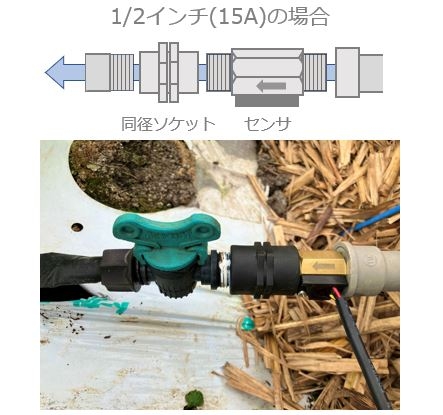

設置例1

点滴チューブ1ラインの流量を測定します。

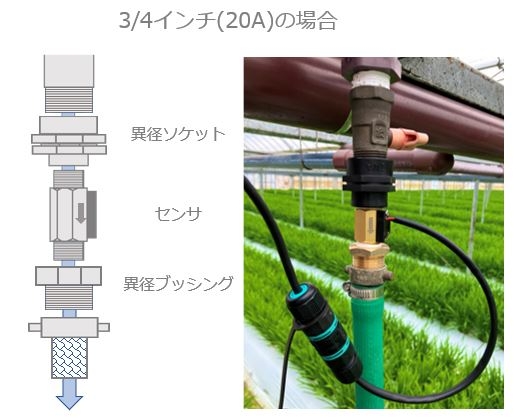

設置例2

点滴チューブ1畝(複数ライン)の流量を測定します。

.

タッチスクリーン

  •  < トップ画面 >
    ・現在時刻
    ・かん水時間(〇〇分:〇〇秒)
    ・かん水回数
    ・1株あたりのかん水量(mL)
     過去30日間のデータを3日毎に表示

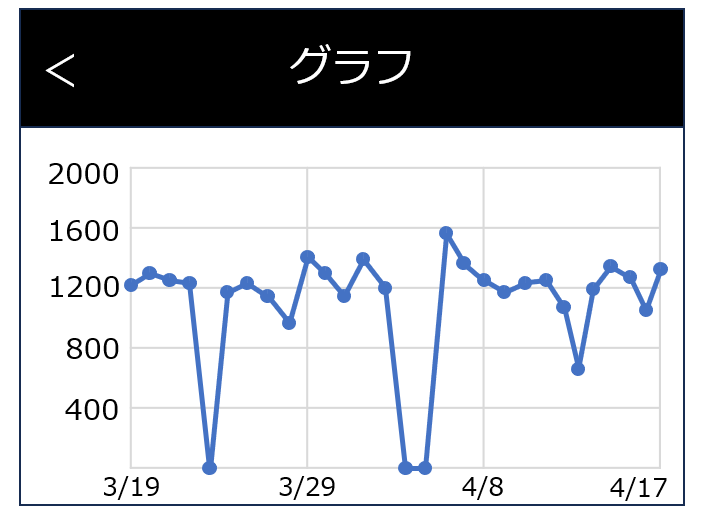

  •  < グラフ画面 >
     ・1株当たりのかん水量
     過去30日間の推移をグラフで一覧

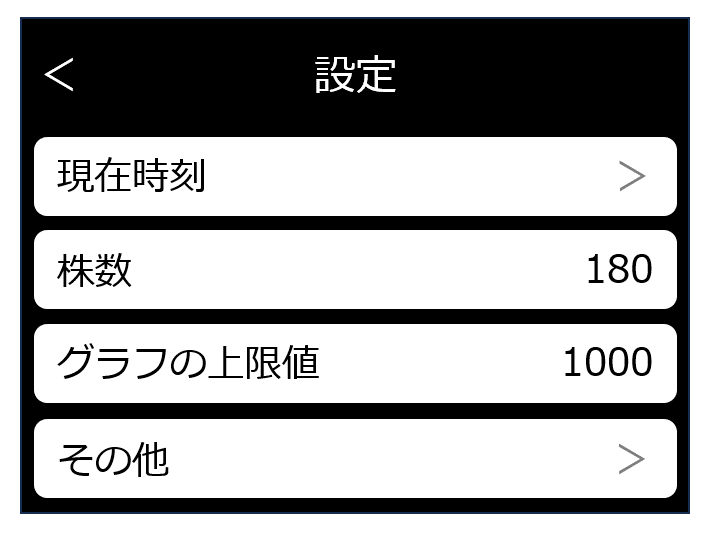

  •  < 設定画面 >
     ・現在時刻:日時合わせ
     ・株数:ライン上の株数
     ・グラフのスケール
     ・その他:基本情報など

  • 2次元バーコード
  •  < データの取り出し >
    ・2次元バーコード生成
    過去30日間のデータを取り出せます

.

仕様

サイズ
モニター 縦6cm×横6cm×高さ4cm
センサー 15A(1/2インチ)
電源
DC5V(USB)
動作温度
モニター -40~85℃
センサー 0~80℃
測定周期
10秒
測定範囲
1~30L/分
30秒以上
測定精度
±3%以内
データ保存期間
30日間
同梱品
モニター、センサー、ケーブル(50m)、同径ソケット(1/2インチ)、異径ソケット(1/2↔3/4インチ)、ブッシング(1/2↔3/4インチ)、ACアダプター、ビス×2、説明書

.
